NE6501 4.5-20V輸入，內置MOS，功率5瓦

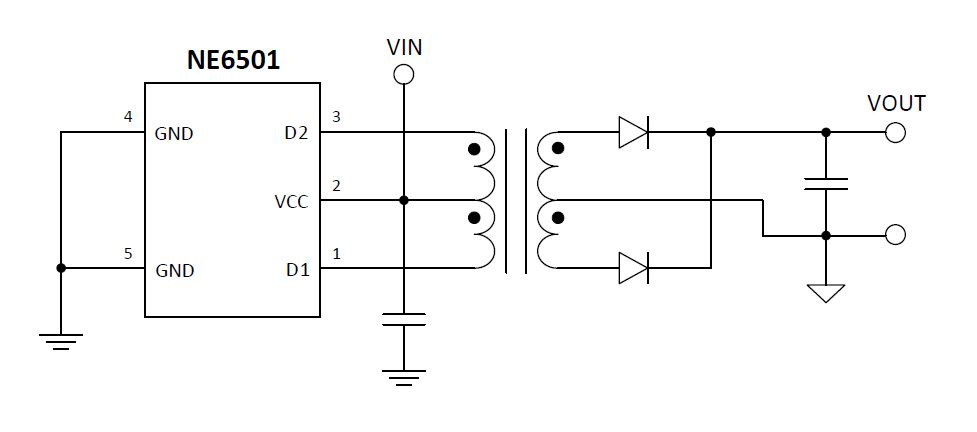

NE6501是一款單片振蕩器或電源驅動器，專為隔離接口應用中的小尺寸隔離電源而設計。該設備驅動一個低輪廓，中心抽頭變壓器初級從3.3V到5V直流電源。次級線圈可以根據變壓器匝數比進行繞組，以提供任何隔離電壓。

NE6501由一個振蕩器和一個柵極驅動電路組成，柵極驅動電路提供互補輸出信號來驅動接地參考n通道功率開關。內部邏輯確保在兩個開關之間的動作之前斷開。NE6501采用小型SOT23-5封裝，指定在-40°C至125°C的溫度下運行。

特點：

·     寬工作輸入電壓范圍V_IN: 3.3V ~ 5V

·     小型變壓器推挽驅動器

·     低紋波的整流器輸出允許小的輸出電容

·     SOT23-5封裝

應用：

·     工業自動化

·     過程控制

·     隔離接口電源，適用于CAN, RS485, RS422, RS232, SPI, I2C，低功耗局域網

·     微型逆變器

·     電池管理系統
