NE8627 4-100V輸入，內置MOS，PSR\SSR\Boost\Buck，功率15瓦

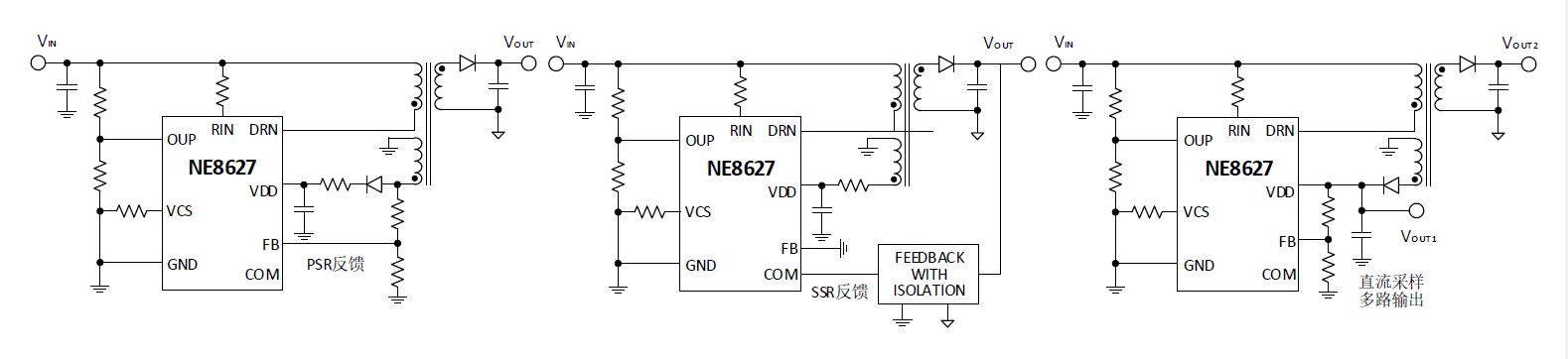

NE8627是一款適用于多種拓撲結構（ Flyback\Boost\Buck ）和輸出電壓反饋方式（SSR\PSR\電阻分壓）的高度集成電源控制芯片。可在數百 KHz 工作頻率下實現 PSR 反饋，內置的輸出電壓采樣電路可同時工作在 CCM 和 DCM 模式下，對采樣電壓的時間寬度要求低至 400nS；內置具有快速動態響應功能的環路補償電路，使開關電源穩定性和動態響應指標都有很好的表現。

NE8627 集成了多種控制功能，外圍簡單，可以根據實際需求設計外圍參數。通過一個電阻實現啟動、前饋補償、編程內置功率管的關斷速度三個功能；通過一個電阻編程“無損”電流采樣的功率管峰值電流；通過兩個電阻可同時設計輸入欠壓保護和輸入過壓保護閾值。

NE8627 集成過功率保護、輸出短路保護、輸出過壓保護、過溫保護等功能，在異常情況撤銷后都可實現自恢復，最大限度保證開關電源系統的可靠性。

特點：

·     輸入電壓 4~85V

·     適用于 PSR 和 SSR 反激\Boost\Buck

·     PSR 反饋最小采樣時間低至 0.4uS

·     CCM 和 DCM 模式兼容

·     集成 132V/0.6Ω LDMOS

·     集成無損電流采樣

·     可編程峰值電流

·     可編程功率管驅動速度

·     可編程輸入欠壓和過壓保護

·     短路保護和過溫保護

·     輕負載逐級模擬降頻優化效率曲線

·     內置前饋補償功能

·     內置軟啟動和斜坡補償

·     CCM/DCM 模式下內置環路 PSR 控制

·     直接光耦合器接口

·     內置環路補償和輸出二極管壓降溫度補償

·     ESOP-8 強散熱型封裝

應用：

·     斷續（DCM）/連續（CCM）模式反激轉換器

·     工業電源轉換

·     BMS 輔助電源

·     POE 電源

·     隔離通信電源
